Примечание: данные являются типичными значениями, испытательное напряжение тока питания составляет 5,5 В, а температура окружающей среды 25 ℃.
| Тип | Технологии производства | Выходное состояние | Упаковка | Ток питания (mA) |
Нагрузка (mA) |
Рабочее напряжение (V) |
BOP (mT) |
BRP (mT) |
BH (mT) |
Рабочая Температура (℃) |
AH3031R
|
Биполярная | подтягиван ие 10 к | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 2.5 | -2.5 | 5.0 | -40~150 |
|
AH3031
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 2.5 | -2.5 | 5.0 | -40~150 |
|
AH3041
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 2.5 | -4.5 | 9.0 | -40~150 |
|
AH3051
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 7.5 | -7.5 | 15.0 | -40~150 |
|
AH3075
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 10.0 | -10.0 | 20.0 | -40~150 |
|
AH513
|
Биполярная | Открытый коллектор | SOT89 | 4 | 25 | 4.5~24 | 5.0 | -5.0 | 10.0 | -55~150 |
Биполярный датчик эффекта Холла включает в себя следующие элементы на одном кремниевом чипе: защиту от обратного напряжения, регулятор напряжения, схему температурной компенсации, генератор напряжения Холла, усилитель сигнала, триггер Шмитта и выходной драйвер с открытым коллектором и т.д. Встроенный регулятор напряжения и схема температурной компенсации обеспечивают стабильную работу датчика в широком диапазоне напряжений и температур. Схема защиты от обратного напряжения предотвращает повреждение датчика обратным напряжением.
Биполярные микросхемы Холла, изготовленные по биполярной технологии, более стабильны и надежны в некоторых специальных областях применения. Они выпускаются в трех типах корпусов: SOT-23-3L (тип M), SOT-89 (тип S) и TO-92UA (тип UA). Каждый корпус не содержит свинца (Pb), а выводные рамки покрыты 100% матовым оловом.

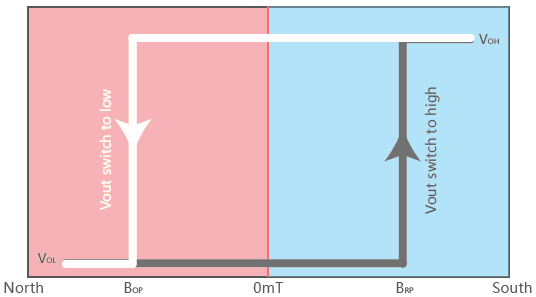

Северный полюс активен
Когда N-полюс магнита обращен к поверхности метки датчика и находится близко к ней (|B|≥|BOP|), датчик выдает низкий уровень; когда S-полюс обращен к поверхности метки и находится близко к ней (|B|≥|BRP|), датчик выдает высокий уровень. Когда магнит находится далеко от датчика (B=0), состояние выхода датчика фиксируется и остается неизменным. Чтобы изменить состояние выхода, приложенное магнитное поле должно быть противоположной полярности.
Примечание: корпус SOT-23-3L активен северным полюсом, а корпуса SOT89 и TO92UA активны южным полюсом.
