Примечание: данные являются типичными значениями, испытательное напряжение тока питания составляет 5,5 В, а температура окружающей среды 25 ℃.
| Тип | Технологии производства | Выходное состояние | Упаковка | Ток питания (mA) |
Нагрузка (mA) |
Рабочее напряжение (V) |
BOP (mT) |
BRP (mT) |
BH (mT) |
Рабочая Температура (℃) |
AH3131
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 3.0 | 1.5 | 1.5 | -40~150 |
|
AH3132
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 1.5 | 25 | 2.5~24 | 4.5 | 2.5 | 2.0 | -40~150 |
|
AH3133
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 6.0 | 3.0 | 3.0 | -40~150 |
|
AH3134
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 9.0 | 5.0 | 4.0 | -40~150 |
|
AH3134R
|
Биполярная | подтягиван ие 10 к | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 9.0 | 5.0 | 4.0 | -40~150 |
|
AH3144
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 15.0 | 10.0 | 5.0 | -40~150 |
|
AH3145
|
Биполярная | Открытый коллектор | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 22.0 | 17.0 | 5.0 | -40~150 |
|
AH543
|
Биполярная | Открытый коллектор | SOT89 | 4 | 25 | 4.5~24 | 12.0 | 8.0 | 4.0 | -40~150 |
Униполярный датчик эффекта Холла включает в себя следующие элементы на одном кремниевом чипе: защиту от обратного напряжения, регулятор напряжения, схему температурной компенсации, генератор напряжения Холла, усилитель сигнала, триггер Шмитта и выходной драйвер с открытым коллектором и т.д. Встроенный регулятор напряжения и схема температурной компенсации обеспечивают стабильную работу датчика в широком диапазоне напряжений и температур. Схема защиты от обратного напряжения предотвращает повреждение датчика обратным напряжением.
Униполярные микросхемы Холла, изготовленные по биполярной технологии, более стабильны и надежны. Они выпускаются в трех типах корпусов: SOT-23-3L (тип M), SOT-89 (тип S) и TO-92UA (тип UA). Каждый корпус не содержит свинца (Pb), а выводные рамки покрыты 100% матовым оловом.

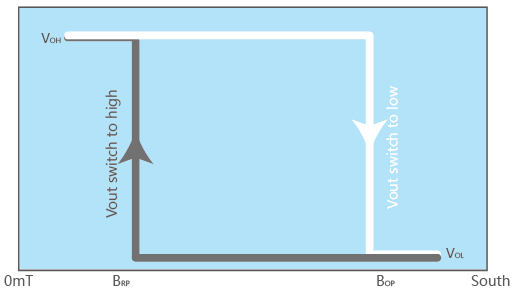

Возьмем в качестве примера активный южный полюс
Когда S-полюс магнита обращен к маркировочной поверхности датчика и находится близко к ней (B≥BOP), датчик выдает низкий уровень; когда S-полюс удален от датчика (B≤BRP), он выдает высокий уровень. Датчик не реагирует, когда полюс N обращен к поверхности метки. Стабильный гистерезис (BH = | BOP - BRP |) обеспечивает стабильность работы переключателя датчика.
Примечание: в корпусе SOT-23-3L активен северный полюс, а в корпусах SOT89 и TO92UA - южный.
