Линейный датчик представляет собой ИС Холла с аналоговым выходом сигнала, выходное напряжение изменяется в зависимости от плотности магнитного потока. Он имеет встроенные блоки схемы, такие как защита от обратного напряжения, регулятор напряжения, схема температурной компенсации, генератор напряжения Холла, усилитель сигнала и т.д. Высокоэффективный регулятор напряжения и схема температурной компенсации обеспечивают стабильную работу датчика в диапазоне рабочих температур, а схема защиты от обратного напряжения предотвращает повреждение датчика обратным напряжением.

Изготовленная по биполярной технологии, линейная микросхема Холла доступна в двух типах корпусов: SOT-23-3L (тип M) и TO-92UA (тип UA). Каждый корпус не содержит свинца (Pb), а выводные рамки покрыты 100% матовым оловом.

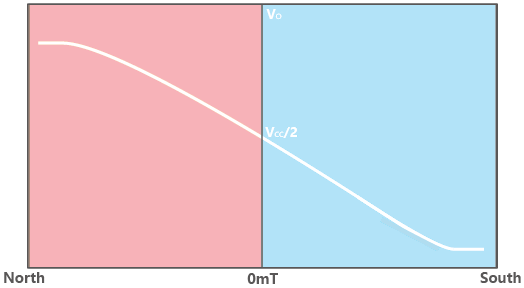

Vo повышается с увеличением B (N полюс)

Датчик будет проходить линейную область / нелинейную область / область насыщения во время увеличения магнитной индукции. Когда в датчике отсутствует магнитное поле (B=0), выходное напряжение датчика составляет только половину Vcc (Vcc/2); когда полюс S обращен к поверхности датчика и постепенно приближается к ней (B→-∞), выходное напряжение начинает уменьшаться, и напряжение не уменьшается с увеличением магнитного поля после того , как оно достигает напряжения насыщения; Когда северный полюс магнита обращен к маркировочной поверхности датчика и постепенно замыкается на нее (B→+∞), выходное напряжение датчика начинает увеличиваться, и оно не увеличивается с увеличением магнитного поля после достижения напряжения насыщения.

Примечание: в комплекте поставки TO92UA все наоборот.
