Датчик Виганда

Примечание: данные в таблице являются типичными значениями.

Signal Тип	Упаковка	Внешний вывод	Плотность магнитного потока (mT)	Выходное напряжение (V)	Ширина импульса (μs)	Рабочая частота (Hz)	Внутреннее сопротивление (Ω)	Измерение (mm)	Рабочая Температура (℃)
WG112	Эпоксидная заливка, пластиковая оболочка	Твердый свинец из луженой меди	5~10	≥1.5	12	10k	800	12.8×4.5×4.5	-40~125
WG113A	Эпоксидная заливка, пластиковая оболочка	Твердый свинец из луженой меди	5~10	≥1.5	15	10k	1000	12.8×4.5×4.5	-40~85
WG214	Эпоксидная заливка, пластиковая оболочка	Мягкий свинец, устойчивый к высоким температурам	5~10	≥1.5	12	10k	850	12×7.2×8	-40~125
WG216	Эпоксидная заливка, пластиковая оболочка	Мягкий свинец, устойчивый к высоким температурам	5~10	≥1.5	12	10k	1000	Refer to datasheet	-40~85
WG311	Эпоксидная заливка, алюминиевая оболочка	Твердый свинец из луженой меди	5~10	≥1.5	12	10k	1000	φ4×11.5	-40~125
WG314	Термоусадочная трубка	Твердый свинец из луженой меди	5~10	≥1.5	12	10k	650	φ3.3×22	-40~100
WG315	Термоусадочная трубка	Твердый свинец из луженой меди	5~10	≥1.5	12	10k	1300	φ3.3×22	-40~100

Power Тип	Упаковка	Внешний вывод	Плотность магнитного потока (mT)	Выходное напряжение (V)	Ширина импульса (μs)	Рабочая частота (Hz)	Внутреннее сопротивление (Ω)	Измерение (mm)	Рабочая Температура (℃)
WG631	Эпоксидная заливка, пластиковая оболочка	Твердый свинец из луженой меди	8~12	≥5.0	14	1k	270	24×7×8.2	-40~125

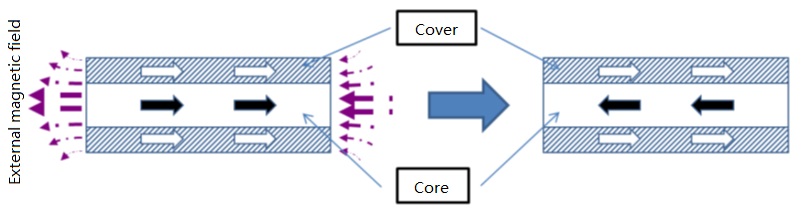

Датчик нулевого энергопотребления состоит из проволоки из специального сплава с двойным стабильным состоянием обработки с функцией магнитной чувствительности и обмотанной вокруг нее индукционной катушки. Принцип его действия таков: в переменном магнитном поле, когда одно магнитное поле (например, N полюс), параллельное чувствительному шелку, достигает силы, которая может вызвать магнитную индукцию, магнитный домен будет двигаться, когда он будет мотивирован, направление намагничивания немедленно изменится на то же направление, и в то же время происходит немедленное изменение магнитного поля вокруг чувствительного шелка, а затем в индукционной катушке генерируется электрический импульс. После этого, если магнитное поле спадет, направление намагничивания чувствительного шелка останется постоянным, и с индукционной катушки не поступит ни одного электрического импульса; когда магнитное поле противоположной полярности (полюса S) станет достаточно сильным, чтобы вызвать магнитную индукцию, направление намагничивания чувствительного шелка мгновенно изменится на противоположное, электрический импульс в противоположном направлении вырабатывается из индукционной катушки. Этот процесс будет повторяться, и датчик нулевого энергопотребления преобразует магнитный сигнал переменного магнитного поля в положительный и отрицательный электрические сигналы. Датчик нулевого энергопотребления не нуждается в дополнительном источнике питания при работе.
